MEC80
80 kVA isoleret bidirektionelt GaN-konvertermodul.
En enkelt 2U-byggeklods, der konverterer mellem en 1500 V DC-port og en 1000 V AC- eller DC-port, og som stakkes til systemer i megawattklassen.
Forhåndsinformation. Alle tal på denne side er designmål baseret på detaljeret simulering og igangværende prototypekarakterisering, ikke målinger på et frigivet produkt. Værdierne kan ændres uden varsel og udgør ikke en garanti for ydelse. De anførte standarder er certificeringsmål, og produktet er endnu ikke certificeret.
Hvad den gør
MEC80 er et galvanisk isoleret, bidirektionelt 80 kVA-konvertermodul bygget på galliumnitrid, der switcher op til 1 MHz. Et enkelt modul konverterer mellem en 0 til 1500 V DC-port og en 0 til 1000 V AC- eller DC-port gennem et højfrekvent isolationstrin, som erstatter netfrekvenstransformeren og dens størrelse, vægt og tab.
Modulerne er designet til seriestakning. Med fiberisoleret EtherCAT-styring og fuld galvanisk isolation når stakke systemspændinger på titusinder af volt til solid state-transformerapplikationer, mens enkeltmoduler fungerer som kompakte byggeklodser til batterilagring, elektrolyse, brændselsceller og solenergi.
Det forseglede kabinet uden ventilator køles med væske gennem to kølemiddeltilslutninger og passer i et standard 19″ rack i 2U højde. Der er ingen filtre, ventilatorer eller planlagte servicepunkter.

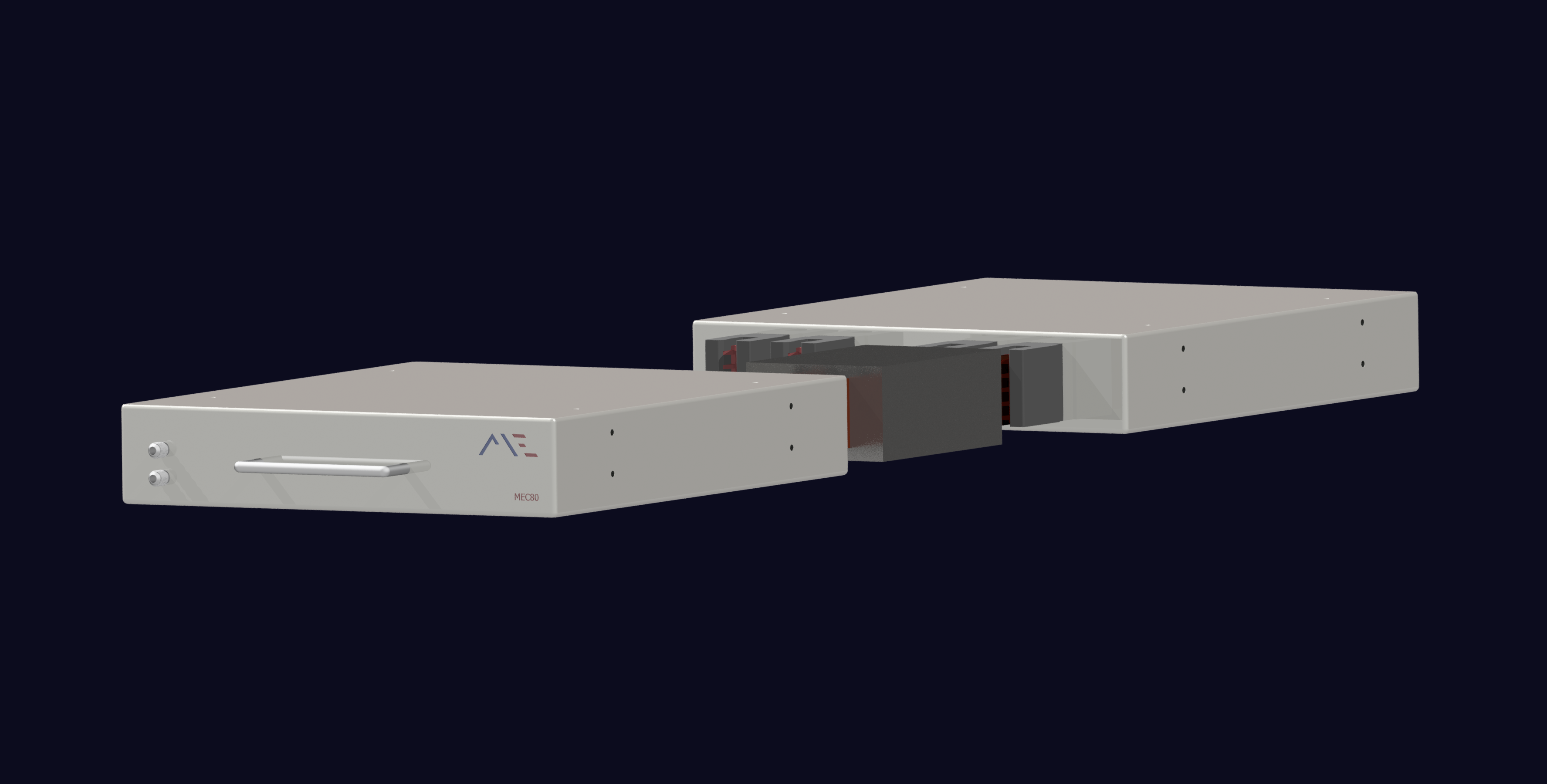

Fra ét modul til en trefaset transformer

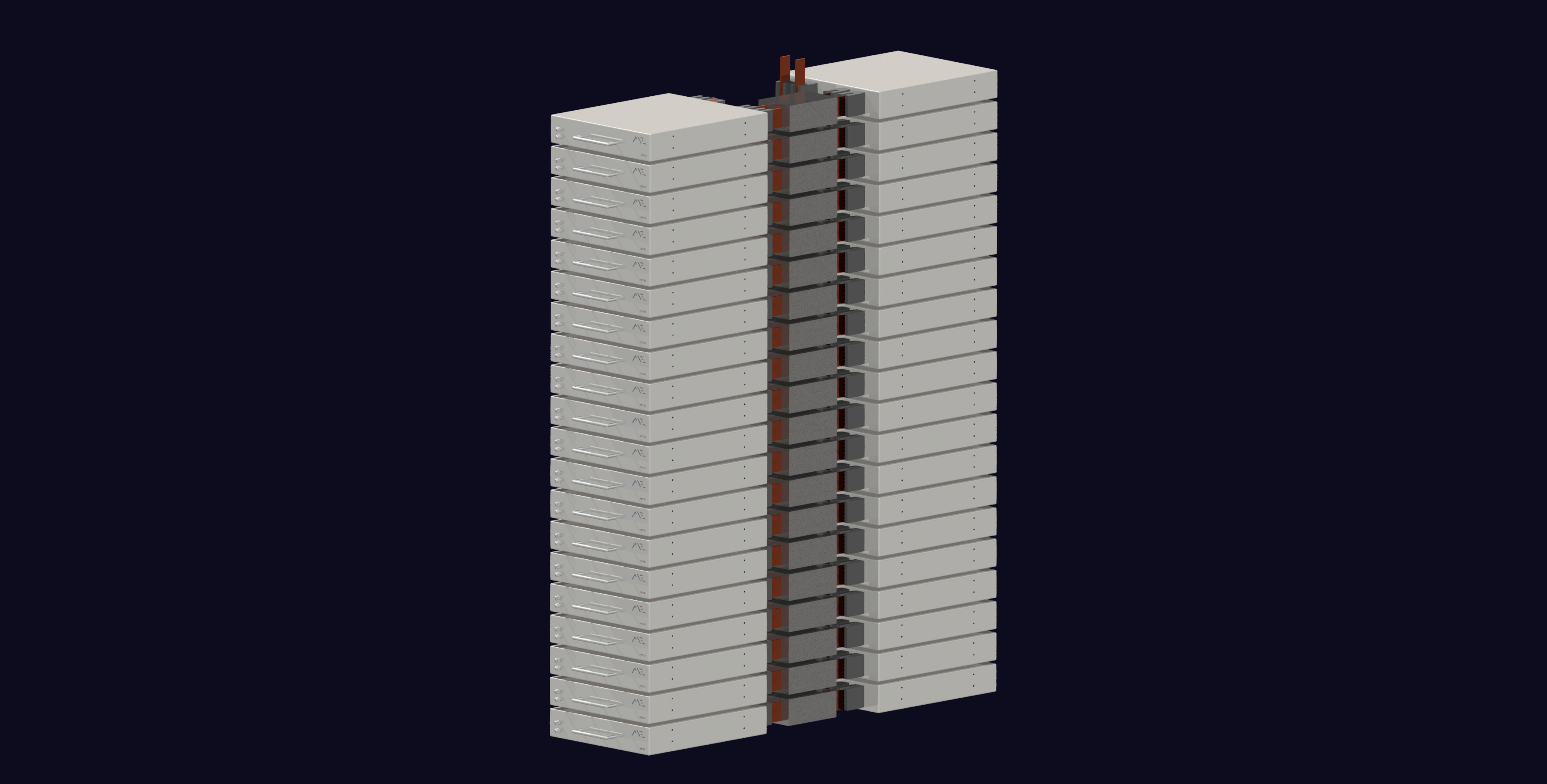

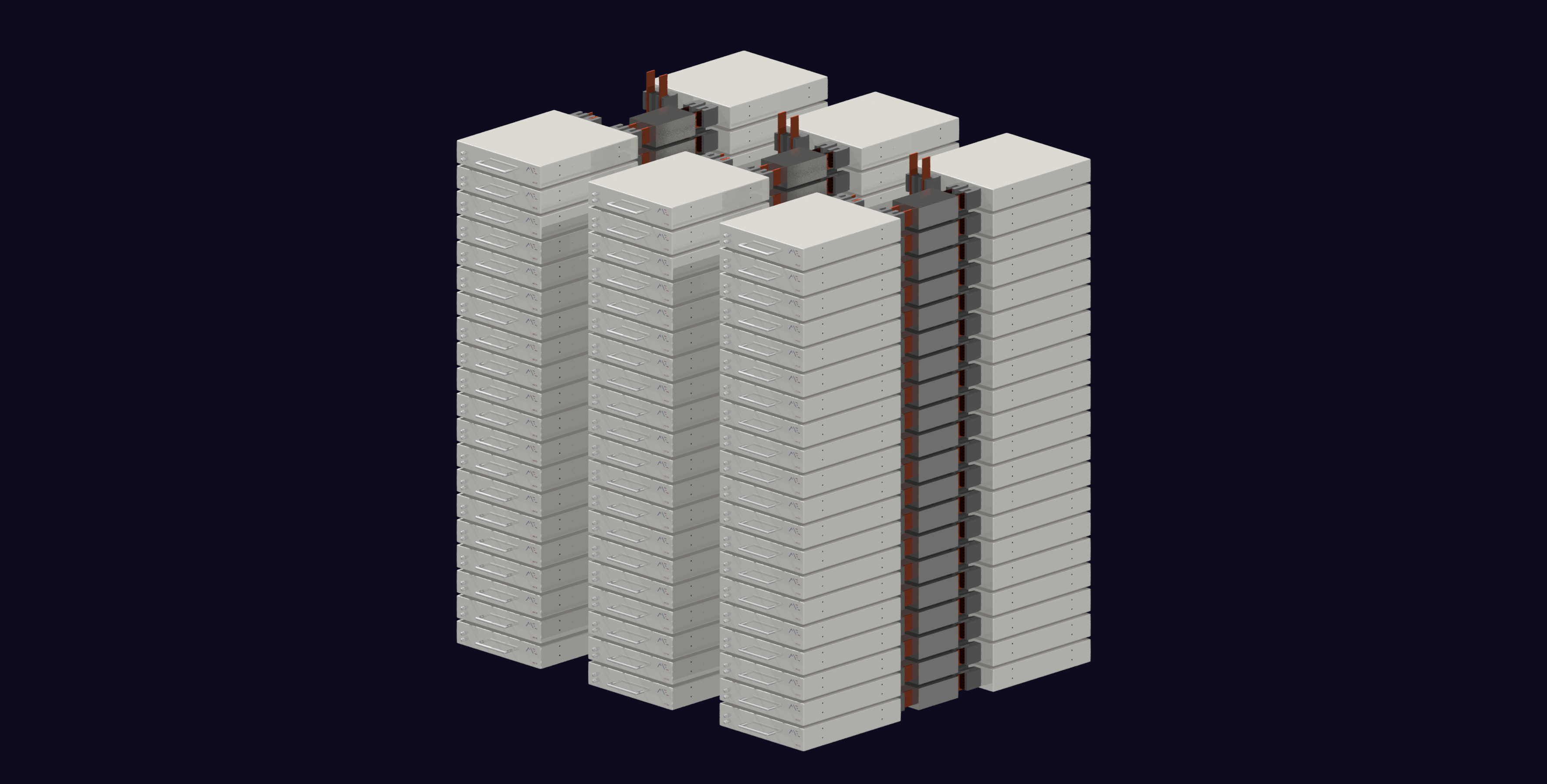

Det samme modul er skalaenheden. Tyve af dem på fælles busbars giver et 1,6 MVA-rack, og tre af de rack giver en 4,8 MVA trefaset solid state-transformer.
Anvendelser
- Batterilagring og batteribufferet ladning af elbiler
- Effektkonvertering til elektrolyse og brændselsceller
- Solid state-transformere, stakbare til titusinder af volt
- Strenginvertere til sol og DC-opsamlingsnet
- Effektfordeling i datacentre
Egenskaber
- 80 kVA bidirektionel, firekvadrantdrift, effektfaktor 0 til 1
- Galvanisk isolation via højfrekvent transformertrin
- GaN-effekttrin, switcher op til 1 MHz
- 98,7 % spidsvirkningsgrad og strøm-THD under 1 %, begge designmål
- Fuld LVRT og frekvensrespons til nettilsluttet drift
- EtherCAT-styring med fiberoptisk isolation og synkronisering af flere moduler
- Væskekølet, uden ventilator, ingen planlagt vedligeholdelse
- Bagmonterede plug-in-effekttilslutninger til hurtigt modulskift
Specifikationer
DC-port
- Spændingsområde
- 0 til 1500 V DC
- Maksimal strøm
- 85 A
- Maksimal effekt
- 80 kW, bidirektionel
AC-port
- Spændingsområde
- 0 til 1000 V AC
- Maksimal strøm
- 63 A RMS
- Effektfaktor
- 0 til 1, firekvadrant
- Strøm-THD
- < 1 %
- Netunderstøttelse
- Fuld LVRT og frekvensrespons
Konverteringstrin
- Topologi
- Isoleret GaN-effekttrin, højfrekvent transformer
- Switchfrekvens
- Op til 1 MHz
- Spidsvirkningsgrad
- 98,7 % (mål)
- Maksimal tabseffekt
- ≈ 1200 W ved fuld last
Isolation og stakning
- Isolation
- Galvanisk, HF-transformertrin
- Seriestakning
- Stakke af flere moduler til titusinder af volt systemspænding
- Isolationsprøvespænding
- Bekræftes senere
Styring og kommunikation
- Feltbus
- EtherCAT
- Fysisk grænseflade
- Fiberoptisk, galvanisk isoleret
- Stakdrift
- Synkroniseret styring af flere moduler
- Beskyttelse
- Overstrøm, overspænding, overtemperatur
Mekanik og køling
- Mål (H × B × D)
- 89 × 480 × 520 mm (2U, 19″ rack)
- Vægt
- 12 kg
- Køling
- Væske, uden ventilator, forseglet kabinet
- Kølemiddeltilslutninger
- 2× fittings i front
- Effekttilslutninger
- Bagmonterede plug-in-stik
- Vedligeholdelse
- Ingen planlagt
Omgivelser
- Driftstemperatur
- −20 til +55 °C
- Fugtighed, højde
- Bekræftes senere
Compliance (designmål)
- Mærkning
- CE
- Sikkerhed
- EN IEC 62477-1
- EMC
- EN IEC 61000-6-2, EN IEC 61000-6-4
- Nettilslutning
- EN 50549-1 / -2
Tilgængelighed
- Status
- Under udvikling, forhåndsinformation
- Evalueringsenheder
- Efter aftale, kontakt Maskinel
- Datablad
- MEC80-DS Rev 0.1, august 2026
